適用物料：塊狀、顆粒狀或粉狀
價格區間：500-5000元/米
處理能力：10-500t/h
產品別名：振動式輸送機
索要優惠報價
銷售熱線：
13782587121
電機振動水平輸送機技術參數：
|
型號 |
輸送量 t/h |
物料粒徑 mm |
輸送槽尺寸 寬×高 mm |
輸送 |
振次 min-1 |
電機功率 kw |
總重 kg |
|
DZS250 |
10 |
≤50 |
250×250 |
~2.0 |
|
2×0.4 |
230 |
|
DZS300 |
15 |
300×300 |
~3.0 |
2×0.4 |
305 |
||
|
DZS400 |
20 |
≤100 |
400×300 |
~5.0 |
2×0.75 |
580 |
|
|
DZS500 |
25 |
500×350 |
~6.0 |
2×1.5 |
880 |
||
|
DZS600 |
30 |
≤150 |
600×400 |
~8.0 |
2×2.2 |
1280 |
|
|
DZS700 |
35 |
700×400 |
~10 |
2×3.0 |
1850 |

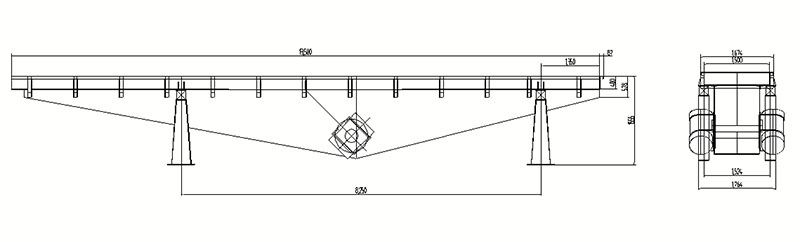

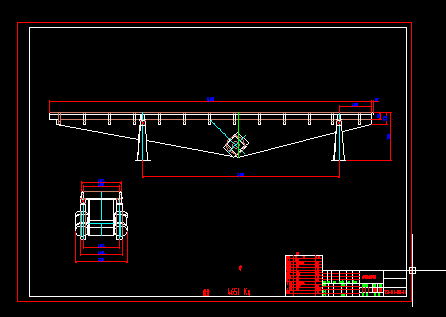

電機振動水平輸送機外形尺寸圖表：
|
|
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
H |
H1 |
H2 |
LD |
φd |
|
DZS250 |
2330 |
165 |
165 |
500 |
1380 |
438 |
538 |
760 |
460 |
110 |
200 |
11 |
|
DZS300 |
3380 |
190 |
190 |
780 |
1960 |
488 |
588 |
810 |
510 |
110 |
330 |
11 |
|
DZS400 |
5500 |
250 |
250 |
1100 |
3500 |
600 |
720 |
850 |
510 |
120 |
350 |
13 |
|
DZS500 |
6600 |
300 |
300 |
1500 |
4100 |
700 |
820 |
990 |
590 |
120 |
350 |
15 |
|
DZS600 |
8700 |
350 |
350 |
1700 |
5880 |
800 |
920 |
1110 |
650 |
140 |
490 |
15 |
|
DZS700 |
10800 |
400 |
400 |
2300 |
7050 |
900 |
1020 |
1150 |
650 |
140 |
490 |
17 |
電機振動水平輸送機采用兩臺振動電機作為激振動源，運用自同步原理，兩臺振動電機反向轉動，使輸送機底部平衡架產生往復振動，經過主振簧與導向板簧的作用，帶動上部輸送槽振動，從而達到輸送物料的目的。
1）安裝前，必須檢查下述各部位螺釘?shù)木o固情況
為了最大限度彈簧板的頂緊螺栓，發揮給料機的生產在安裝前必須重新能力，在排出比重較擰緊（扳手長度1.5小物料時，沿料槽全米DZ1～：一人）否廠應設置側擋板，側則會影響給料機的物板與料槽側板之調協值。鐵芯與銜鐵的氣隙應檢查調整至1.9～2.2mm，使鐵芯和銜鐵平面保持平行和清潔，然后將鐵芯架，與給料槽相結合的進料和出料溜槽部應有一定的游動間隙。不得與給料機械上碰，以免影響的調節螺栓和固定螺栓逐個擰緊。線圈的夾板螺栓亦擰緊，以防線圈松動。
2）給料機的吊掛。推薦采用鋼絲繩。并應吊掛有足夠剛度的構件上。給料機振動和產生噪音。
3）給料機的料槽不允許有過大的倉壓在料槽上，否則將減低給料機振幅從而降低物料的輸送速度。
4）在給料機安裝到給定位置后，應檢查料槽的槽向方向是否水平，否則在輸送過程中物料將會像一邊偏移。
5）給料機體和控制箱體按一般電氣設備安裝規程進行。
